Componentes
Disponemos de una amplia gama de componentes para tanques, entre ellos:
- Sistema de validación de limpieza Rotacheck +
- Reguladore de presión
- Válvula tomamuestras
- Válvula de muestreo Unique de asiento simple
- Válvula de muestreo Unique de asiento doble
- Válvula de CO2 autolimpiante
- Válvula de alivio de presión
- Válvula de seguridad
- Válvula antivacío SB
- Válvula antivacío SB de contrapeso
- Válvula combinada de sobrepresión y antivacío

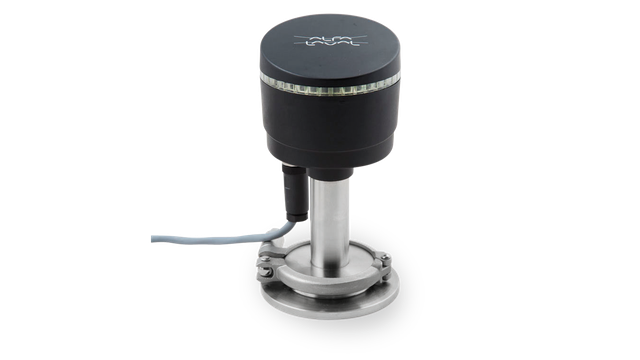

Sistema de validación Rotacheck +
El Rotacheck Alfa Laval es ideal para la validación del proceso de limpieza interna de cualquier depósito higiénico que se limpie con un cabezal de inyección giratorio.
Regulador de presión para tanques
El regulador de presión SCANDI BREW de Alfa Laval mantiene y regula la presión máxima durante el llenado, el procesamiento y el vaciado. Una única válvula incorpora una válvula de liberación de presión, una válvula de suministro de presión y una conexión para un manómetro, garantizando un ajuste fiable de la presión de trabajo. El equipo se limpia completamente si hay un sistema CIP, y el diseño modular satisface diferentes requisitos de instalación. Se puede conectar a la tubería CIP/CO2 de la parte superior del tanque o incorporar en un panel de flujo.
Si desea el catálogo genérico de los productos SCANDI BREW en PDF pinche aquí.
Válvula Tomamuestras
Concepto
La válvula tomamuestras con membrana se utiliza para extraer muestras del contenido de tanques y tuberías en condiciones estériles
La válvula se esteriliza in situ con alcohol o vapor. El sellado de
la membrana directamente contra el producto garantiza un muestreo representativo y resultados repetibles y evita la contaminación secundaria.
Principio de funcionamiento
Antes de abrir la válvula, se debe colocar la caperuza de cierre sobre la pieza de manguera superior.
Después, la maneta se coloca en posición horizontal hasta conseguir el flujo necesario a través de la salida inferior. Una vez colocada la maneta de nuevo en posición vertical, la válvula se cierra y el mango puede retirarse en caso necesario. Es posible una toma de muestra aséptica desde un tipo de válvula especial con microtobera. Al retirar la tapa roja de cierre, puede insertarse una aguja hipodérmica a través de un canal central dentro de la membrana y el muestreo aséptico tendrá lugar con la válvula en posición cerrada. Tras el muestreo, la válvula deberá lavarse con agua o alcohol. Deberá efectuarse la esterilización utilizando alcohol o vapor.
Diseño estándar
Todos los tipos están disponibles para funcionamiento manual o neumático. Las dos salidas son piezas de manguera diseñadas con clip-on. La válvula estándar tiene una tapa de cierre con clip-on.
DATOS TÉCNICOS
Presión del producto: . . . . . .Máx. 6 bar como estándar.
10 bar disponible previa solicitud.
DATOS FÍSICOS
Cuerpo de la válvula: . . . . . . .1.4404 (AISI 316L)
Otras piezas metálicas: . . . . . 1.4307 (AISI 304L)
Membrana: . . . . . . . . . . . . .Silicona. EPDM previa solicitud
Si desea descargarse el catálogo PDF pulse aquí.
Válvula de muestreo Unique (asiento simple)
La válvula tomamuestras Unique es una válvula de asiento simple diseñada para esterilizar antes y después de cada muestreo. El cuerpo de la válvula y las piezas de conexión están hechos de una sola pieza de material, con lo que se evita el riesgo de grietas y poros de soldado.
Principio de funcionamiento
Esterilización: Cuando la válvula está cerrada, el canal entre los orificios de la válvula está abierto para la esterilización. Si se utiliza vapor, se recomienda instalar una pequeña válvula de descarga de presión (opcional) en la salida.
Muestreo: Cuando la válvula está abierta, el vástago y el cierre de membrana se retraen y permiten el paso del líquido.
Diseño estándar
La válvula consta de tres piezas: el cuerpo de la válvula, el actuador y el cierre de membrana. El cierre de membrana de caucho se encuentra ubicado en el vástago del actuador y funciona como un tapón elástico. Los actuadores y los cuerpos de la válvula son intercambiables. La válvula de asiento sencillo puede cambiarse por una de doble asiento cambiando la maneta o el actuador con un kit de actualización.
Si desea el catálogo en PDF de la válvula de muestreo Unique de asiento simple pulse aquí.
Válvula de muestreo Unique (asiento doble)
La válvula de muestreo Unique se ha diseñado especialmente para aplicaciones farmacéuticas, biotecnológicas y alimentarias. Está equipada con un doble asiento que permite esterilizar todo el asiento entre muestreo y muestreo, con lo que se evita el riesgo de contaminación.
Principio de funcionamiento
El doble asiento patentado asegura un muestreo representativo, ya que la zona del asiento es accesible para la esterilización. El muelle interior presiona el sello de membrana hacia abajo en el asiento interior, cerrando el producto. Cuando el muelle interior está colocado, el muelle exterior se retracta, lo que provoca que el sello de membrana se separe del asiento exterior y permite eliminar cualquier producto remanente y esterilizar el asiento exterior.
Diseño estándar
La válvula de muestreo Unique consta de tres piezas: el cuerpo de la válvula, el actuador y el cierre de membrana. El cierre de membrana de caucho se encuentra ubicado en el vástago del actuador y funciona como un tapón elástico. Los actuadores y los cuerpos de la válvula son intercambiables.
Si desea el catálogo en PDF de la válvula de muestreo de doble asiento pinche aquí.

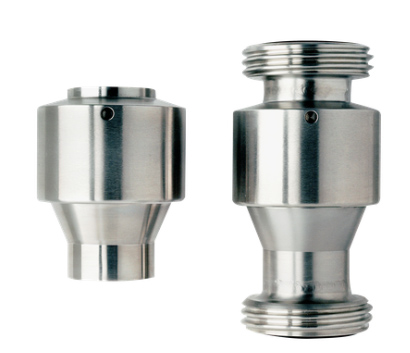

Válvula CO2 de limpieza automática SB
Se trata de una válvula combinada de escape/suministro de gas para usarla en los sistemas superiores del depósito y otras aplicaciones para facilitar el flujo de gas, lo que permite que se produzca la ventilación y la presurización del tanque mediante la válvula. Se encuentra parcialmente cerrada para que el líquido CIP se pueda limpiar y drenar de manera automática.
Principio de funcionamiento
El cuerpo interno de la válvula de polipropileno se abre de manera forzada con un resorte de acero inoxidable, de esa manera permite una capacidad de gas total a través de la válvula en ambas direcciones. Al introducir el flujo CIP contra la fuerza del resorte, el cuerpo interno de la válvula se colocará en la posición de cierre. El líquido CIP cerrará la válvula, sin embargo, una perforación especial realizada en el cuerpo de la válvula garantiza la limpieza de todas las piezas de la válvula. Dependiendo del tamaño de la válvula, el caudal CIP es de aproximadamente 800-900 l/h.
Diseño estándar
La estructura de la válvula consiste en dos partes unidas por una conexión con rosca. Dentro están el cuerpo de la válvula y un resorte para mantener el cuerpo en posición abierta. El cuerpo de la válvula se perfora para asegurar la limpieza interna de la válvula durante el CIP. La válvula está normalmente en posición como una pieza integrada de la tubería de gas/CIP en la placa superior. Se puede instalar en un ángulo máximo de 45º hacia la posición ideal en vertical.
Si desea el catálogo en PDF de la válvula CO2 autolimpiante pinche aquí.
Válvula de alivio de presión
La válvula de descarga de presión se utiliza para minimizar el riesgo de daños en los depósitos debido a un llenado excesivo de líquido.
Principio de funcionamiento
La válvula de descarga de presión se proporciona con un contrapeso ajustado y bloqueado para satisfacer las necesidades del cliente con respecto a la presión de apertura. Cuando la presión del depósito supera la válvula de apertura de preajuste, la válvula libera el exceso de presión.
Diseño estándar
La válvula de descarga de presión está disponible en dos versiones:
• Integrada en un sistema superior de depósito SCANDI BREW®
• Instalada en su propia brida de soldadura
Las ventajas de instalar una válvula de descarga de presión integrada son los costes más bajos al inicio, una mayor higiene y un espacio más pequeño para la válvula. El tamaño y el ajuste de la válvula de descarga de presión se basan en los datos de diseño y en los requisitos del proceso.
Si desea el catálogo en PDF de la válvula de alivio de presión pinche aquí.
Válvula de seguridad
La válvula de seguridad de Alfa Laval es una válvula de seguridad accionada por resorte utilizada para prevenir sobrepresiones en tanques y recipientes de lácteos, comida y bebida, así como en la industria biofarmacéutica para, de forma más fiable, evitar daños a seres humanos y equipos.
Principios de funcionamiento
Se utiliza para prevenir sobrepresiones inadmisibles de fluidos en tanques, contenedores y sectores de las instalaciones. De fábrica se configura la válvula con una presión de ajuste bajo petición que es mayor que la presión operativa. Si la presión operativa aumenta la presión de ajuste, la válvula se abre contra la fuerza del resorte. Preferiblemente, la válvula de seguridad de Alfa Laval debe instalarse de forma vertical. Si se hace de forma horizontal, la presión de ajuste será algo inferior a lo especificado debido a la pérdida de peso del émbolo. Mayor efecto en DN80 y DN100.
Diseño estándar
La válvula de seguridad de Alfa Laval está disponible en tamaños de DN25 hasta DN100 con un rango de presión ajustada y accionada por resorte que va desde 0,2 hasta 12 bares. La válvula se puede accionar manual o neumáticamente. La válvula de seguridad de Alfa Laval cuenta con certificado de aprobación PED.

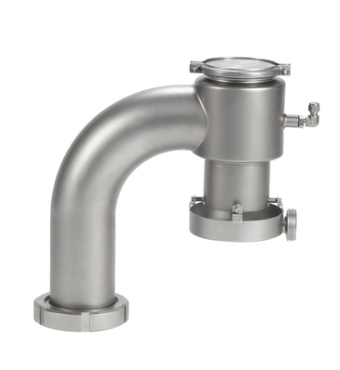

Válvula antivacío SB
La cámara antivacío se utiliza para minimizar el riesgo de implosión de los depósitos expuestos a vacío, por ejemplo durante el vaciado, el enjuagado en frío después de una limpieza en caliente o la limpieza con un producto cáustico en una atmósfera de CO2. La cámara antivacío se puede combinar con las válvulas de seguridad o con reguladores de presión que se instalen en la parte superior.
Principios de funcionamiento
La cámara antivacío funciona normalmente a 50 mmH2O / 5 mbar en todos los tamaños de válvulas. Las válvulas de seguridad protegen el recipiente y aseguran la descarga si la presión en el depósito supera el valor de apertura prefijado. Las válvulas de regulación garantizan el escape de presión si la presión en el depósito supera el valor de apertura prefijado.
Diseño estándar
La cámara antivacío se puede limpiar durante el ciclo CIP del depósito mediante la conexión de la boquilla CIP al suministro CIP principal. El caudal de CIP es de aproximadamente 500--800 l/min. Cuando el depósito se limpia, un volumen pequeño de líquido de limpieza pasará por el cuerpo de la válvula y limpiará el asiento. Para asegurar la descarga a fondo del asiento de la válvula, se necesita un dispositivo de apertura forzada de la válvula. Esto se debe realizar cuando el depósito esté despresurizado. Se recomienda el uso de un colector de drenaje para prevenir las salpicaduras del fluido CIP en el depósito.
Si desea el catálogo en PDF de la vávula antivacío SB pinche aquí.

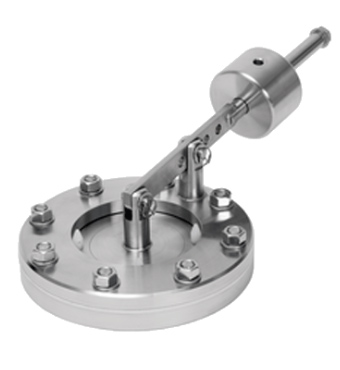

Válvula antivacío SB de contrapeso
La función de la válvula antivacío es minimizar el riesgo de implosión de los depósitos expuestos a vacío, por ejemplo, durante el vaciado, el enjuagado en frío después de una limpieza en caliente o la limpieza con un producto cáustico en una atmósfera de CO2. La válvula antivacío se puede instalar en cualquier depósito cerrado.
Principios de funcionamiento
La válvula se suministra con el contrapeso ajustado y bloqueado mediante una soldadura a un vacío de apertura individual adecuada al diseño del depósito. Cuando el vacío del depósito es inferior al valor de apertura prefijado, la válvula se abre y deja entrar aire de la atmósfera.
Si desea el catálogo en PDF de la válvula antivacío de contrapeso pinche aquí.
Válvula combinada de sobrepresión y antivacío
La válvula combinada proporciona protección al vacío y la sobrepresión en una sola unidad.
Diseño
La válvula combinada comprende una carcasa de válvula de vacío con una válvula de sobrepresión en la parte superior. El tamaño y la elección del tipo de válvula deben hacerse en función de los datos de diseño del tanque y los requisitos del proceso. La válvula debe colocarse en posición vertical.
Los beneficios de la válvula de seguridad combinada son:
• El diseño garantiza la fiabilidad operativa.
• Puntos de ajuste de bajo vacío
• Totalmente limpiable con sistema CIP
• Diseño compacto y sanitario y fácil montaje.
Principio de funcionamiento
La válvula anti vacío funciona de manera estándar a 50-75 mm. W.G. dependiendo del tamaño de la válvula. La válvula de alivio de presión asegura el escape de presión si la presión en el tanque excede el valor de apertura preestablecido. La carcasa de la válvula de vacío se puede limpiar durante el ciclo CIP conectando la boquilla CIP al suministro principal. Cuando el tanque se limpia sin presión, un pequeño volumen del líquido de limpieza pasará por el cuerpo de la válvula de vacío y limpiará el asiento.
Si desea el catálogo en PDF de la válvula combinada de antivacío y sobrepresión pinche aquí.
